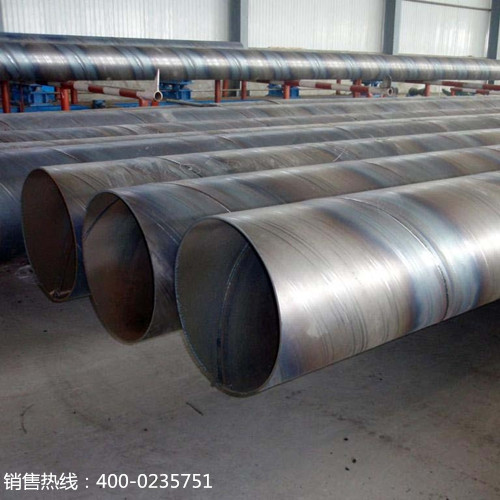

螺旋焊埋弧焊缝钢管执行标准SY5037-2012

中华人民共和国石油天然气行业标准低压流体输送管道用螺旋缝埋弧焊钢管标准SY5037-2012及外径.壁厚允许偏差一、 范围 适用于水、污水、空气、采暖蒸汽和可烯性流体等普通低压流体输送管道用钢管,也适用于具有类似要求的其他流体输送管道用钢管 二:符号D-----钢管标称外径mm T----钢管标称壁厚mm M----钢管线质量kg/m P----静水试验的试验压力Mpa S----静水试验的试验应力Mpa h----焊缝余高mm三:尺寸、外形和质量1 钢管长度 (1)通常长度6---12m3(2)定尺长度:应在通常长度范围内,其极限偏差为±500mm 2圆度     在管端100mm长度范围内,钢管最大外径不得比标称外径大1%,最小不得比标称外径小1%,采用能够测量最大和最小外径的卡尺,杆规或其他测量工具测量。3直度 (1) 钢管的弯曲度不得超过钢管长度的0.2%。可从钢管侧表面的一端至另一端,平行于钢管轴线拉一根细绳或金属丝,测量拉紧的细绳或金属丝至钢管表面的最大距离。4 管端 (1)钢管管端应加工坡口,坡口角度为30°±50,钝边尺寸1.6±0.8mm。以钢管轴线的垂线为基准测量坡口角。管端棱边上不允许有毛刺。 (2)钢管管端面应垂直于钢管轴线,极限偏差(切斜)规定为:D<813mm,切斜≤1.6mm,D≥813mm,切斜≤3.0mm 5 钢管标称外径允许偏差                                                               mm标称外径D 允许偏差 管体 管端 <508 ±0.75%D ±0.75%D或±2.5取小值≥508 ±1%D ±0.5%SD或±4.5取小值 注:管端为距钢管端面100mm范围 例:(1)219钢管的管径充许偏差 管体:219×±0.75%=±1.6mm      (219±1.6)×3.14    即682------692mm管端同上 (2)478×±0.75%=±3.6mm管体:(478±3.6)×3.14     即1489----1512mm     (478×2.5)×3.14     即1498----1508mm 7 重量  螺旋钢管理论重量计算公式:m=0.0246615(D-T) 1 制造方法 (1)采用热轧钢带做管坏,经常温螺旋成型,螺旋缝采用自动埋弧法焊接,内外埋弧焊缝各不少于一道。 (2)钢管上允许有钢带对头焊缝,钢带对头与管端的距离不得小于300mm。经购方与制造商协商,允许对头焊缝位于管端,但对头与相应管端螺旋烛缝之间至少应有150mm的环向间隔。 (3)对接钢管 允许将同一规格 同一型号的两段短向挡面一支钢管,每段短钢管的长度不得小于2m,环向焊缝两侧的螺旋缝应错开,其环向距离不得小于150mm。2 钢的种类 本标准范围的钢管应采用GB/T700-1988中的Q195,Q215,Q235钢焊制。 注:Q指代表屈服强度的字母,后边的数值为屈服强度数值。沧州友发管道装备有限公司专业生产螺旋钢管.厚壁螺旋焊管.大口径螺旋钢管实力厂家。
